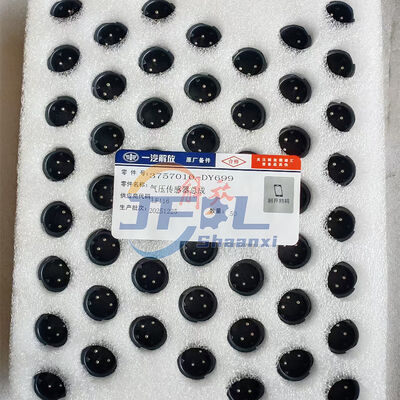

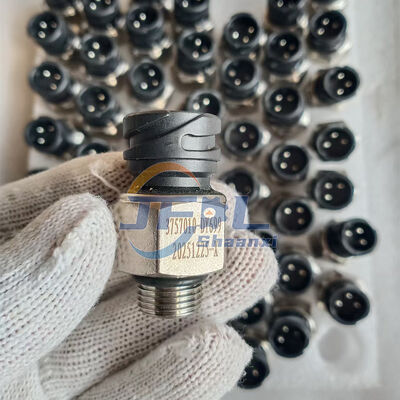

• رقم الجزء: 3757010-DY699

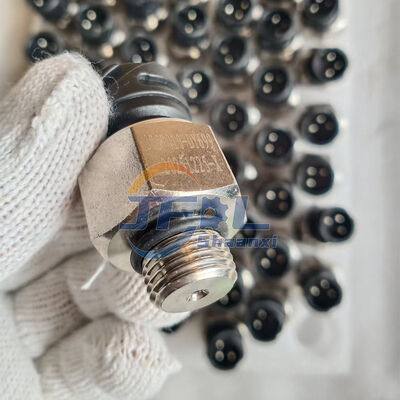

• حجم الخيط: M16 × 1.5 (خيط متري قياسي)
• نوع المستشعر: مستشعر ضغط أشباه الموصلات عالي الحساسية
• إشارة الخروج: إشارة التناظرية (ردود فعل دقيقة للجهد / التيار)
• المادة: سبيكة عالية الجودة المقاومة للتآكل (الذهب / الفضة)
• الوزن: ~ 0.10 كجم (وزن صافي)
• الأبعاد: حوالي 7cm x 5cm x 5cm (متعبئة)

الخصائص الرئيسية

• التوافق مع معيار OE: مطابقة بنسبة 100٪ للشاحنات FAW J6 ، J6P ، و JH6 سلسلة. استبدال مباشر لأجزاء أصلية.
• مراقبة عالية الدقة: يوفر بيانات دقيقة في الوقت الحقيقي إلى لوحة القيادة ، مما يمنع الإنذارات الكاذبة "منخفضة الضغط" أو التحذيرات المفقودة.
• البناء القوي: تم بناؤه ليتحمل الاهتزازات القاسية والبيئة عالية الضغط من الشاحنات الثقيلة.

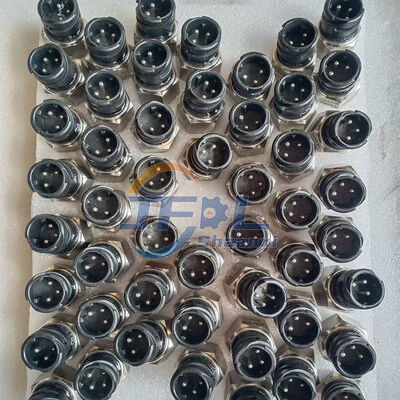

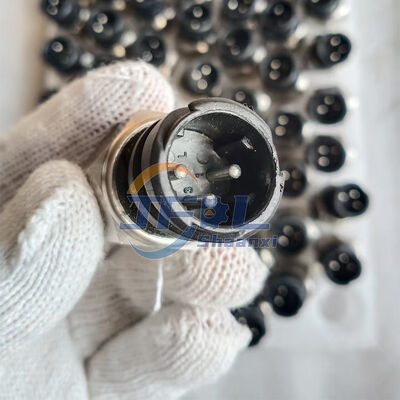

• التوصيل والتشغيل: يحتوي على مرفق مغلق قياسي من 2 / 3 دبوس للاتصال الكهربائي المقاوم للماء والغبار.

التطبيق والنظام

• علامة مركبة: FAW
• فئة النظام: نظام الفرامل / الهيكل الكهربائي
• مكان التثبيت: خزانات تخزين الهواء (خزانات) ، صمامات حماية ذات أربع دوائر ، أو منافذ مجفف الهواء.

الصيانة والاحتياطات

• تحقق من المرفق: تحقق بانتظام من سدادة الكهرباء لمعرفة علامات التآكل أو الرطوبة أو الخروج
• تحديد دقة لوحة القيادة: قارن قراءة ضغط الهواء في لوحة القيادة مع القياس الميكانيكي (إن وجدت).
• فحص التسرب: خلال صيانة الهيكل الروتينية، رش الماء الصابوني حول قاعدة الخيط M16 * 1.5 للتحقق من تسرب الهواء.

طريقة التثبيت

1تحضيرات تخفيف الضغط
السلامة أولاً: يجب عليك أولاً تفريغ كل الهواء المضغوط من خزان الهواء (من خلال الضغط على الفرامل أو سحب صمام الانزلاق) لضمان أن مقياس الضغط يقرأ 0.التفكيك تحت الضغط محظور بشكل صارم لمنع الإصابة الشخصية.
2إزالة الجزء القديم
قم بفصل المرفق الكهربائي الموجود في الجزء العلوي من جهاز الاستشعار، ثم استخدم مفتاحاً للفك جهاز الاستشعار القديم في اتجاه عكس عقارب الساعة.
3. تنظيف الواجهة
قم بتنظيف أي بقايا زيت أو بقايا من خيوط منفذ تركيب خزان الهواء للتأكد من أن سطح الختم نظيف وخالي من الملوثات.
4. تركيب الجزء الجديد
قم بتشديد جهاز الاستشعار الجديد يدوياً في الخيوط في اتجاه عقارب الساعة أولاً (لتجنب التشابك) ، ثم استخدم مفتاح فرنسي لتشديده بشكل آمن.
التحكم في عزم الدوران: تشديد فقط حتى ضيق؛ لا تطبق قوة مفرطة، لأن هذا قد يضر الشريحة الداخلية أو الخيوط.
5الاتصال والاختبار
اضغط على رابط الكابل في مكانه حتى تسمع صوت "نقر" واضح يؤكد أنه مغلق بشكل آمن.
قم بتشغيل المحرك لإعادة الضغط على النظام؛ استخدمي الماء الصابوني للتحقق من الاتصال عن أي تسربات هوائية، وتحققي من أن جهاز عرض ضغط الهواء على لوحة الأداة يعمل بشكل طبيعي.
